滚柱保持架，导轨运动的精密组件！

在现代精密机械领域，对于直线运动部件的精度、刚性和空间利用率要求日益严苛。交叉导轨作为一种高刚性、高精度的直线运动单元，被广泛应用于半导体制造、光学仪器、检测设备和工业机器人等领域。而在这一精密传动系统中，滚柱保持架扮演着不可替代的角色。

一、什么是滚柱保持架？

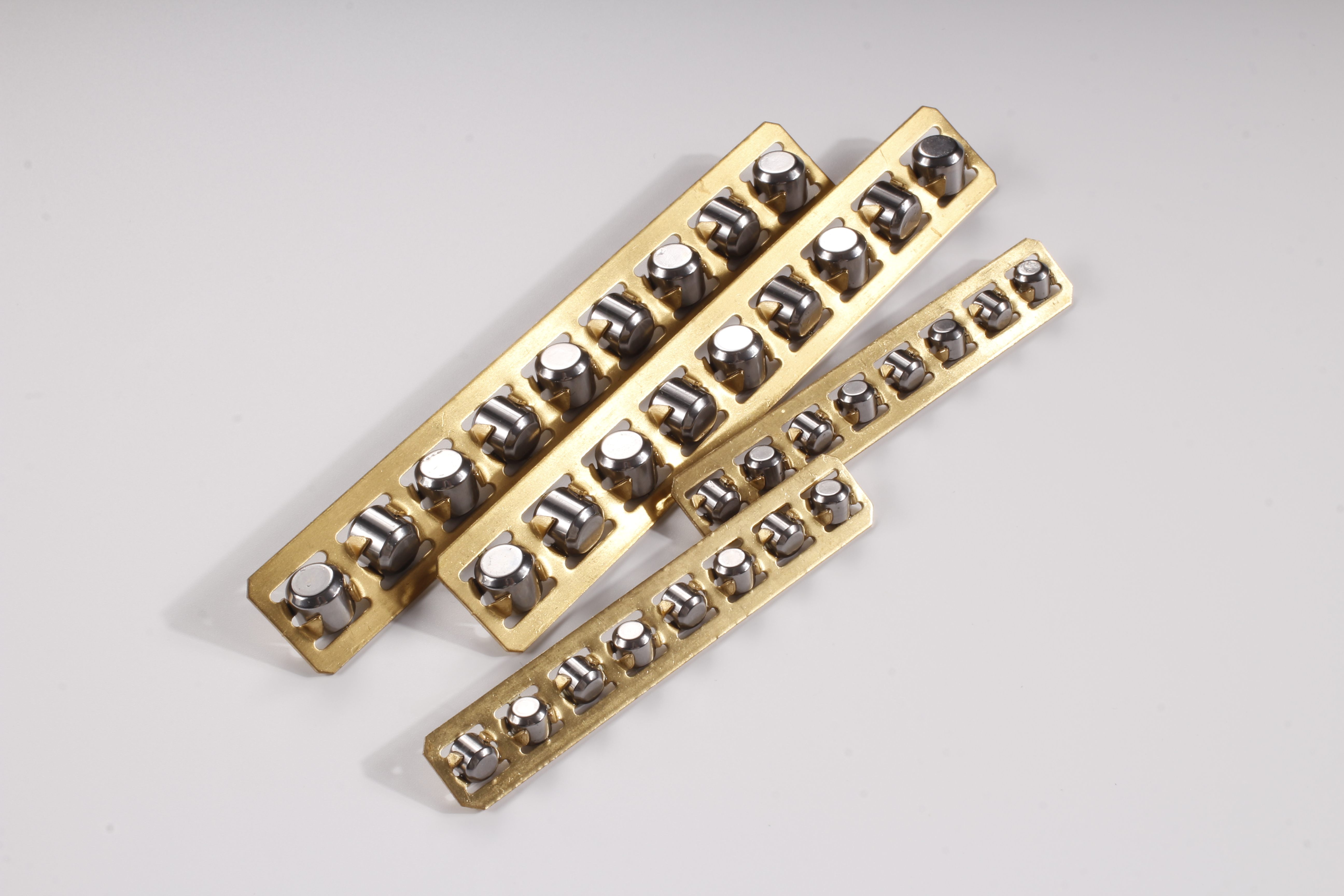

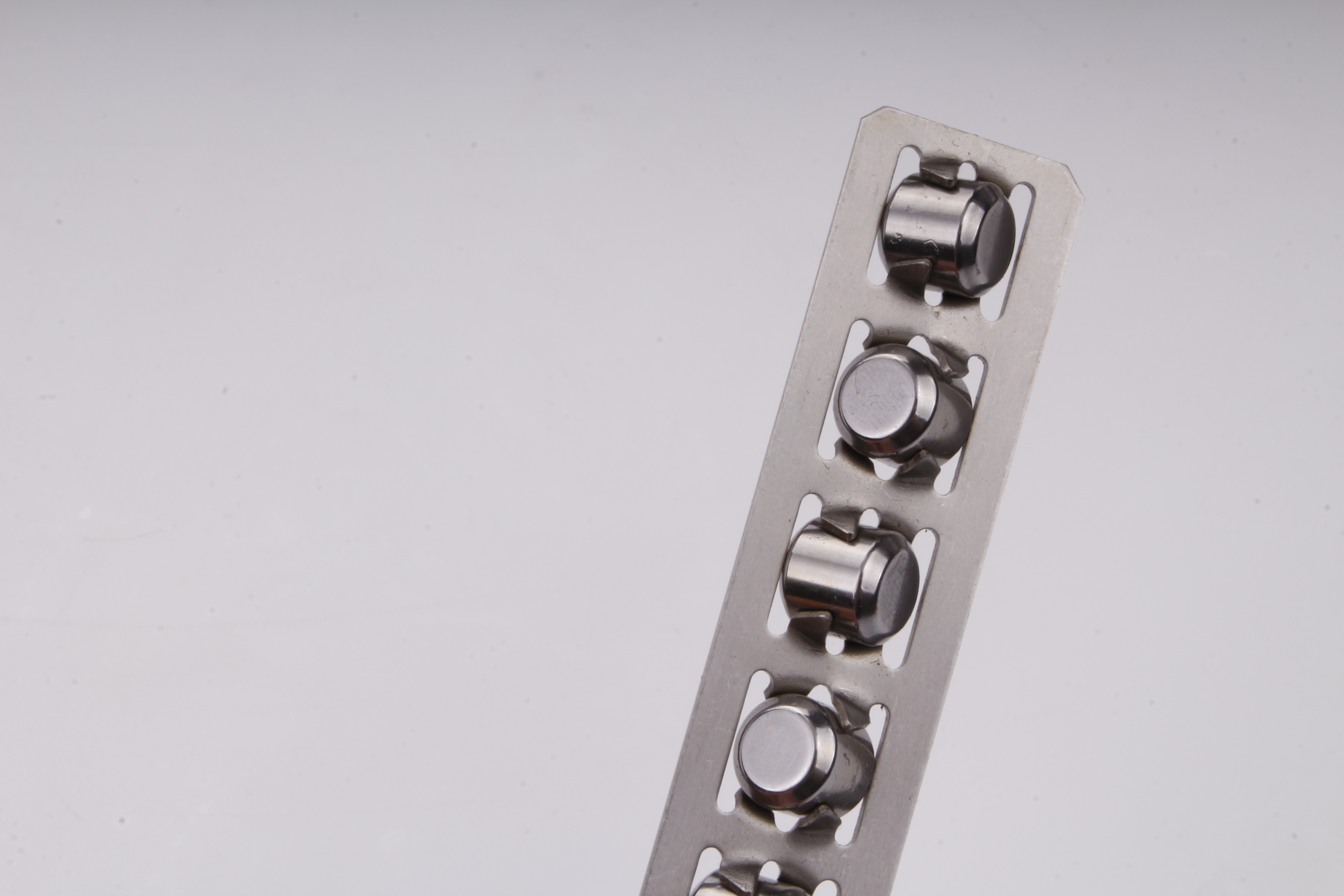

滚柱保持架（又称滚子保持架）是交叉导轨副中的关键功能部件。它通常由高强度的工程塑料或精密金属材料制成，呈“笼式”或“带式”结构。其主要的功能是将多个精密圆柱滚子以90°交错排列的方式等距隔开，并引导这些滚子在两根具有V型沟槽的导轨之间进行往复滚动。

二、滚柱保持架的作用

在交叉导轨系统中，如果没有保持架，滚子会相互摩擦、偏移甚至脱落。滚柱保持架主要解决了以下三大问题：

1. 防止滚子相互接触：保持架将滚子均匀分隔，避免了金属滚子之间的直接摩擦，从而大幅降低了运动阻力和磨损，实现了顺畅、轻快的运动。

2. 精确引导与定位：保持架确保了滚子在V型滚道中的正确姿态。由于滚子呈90°交错排列，保持架能够承受来自上下、左右及倾覆力矩等四个方向的复合载荷。

3. 维持精度：在往复运动中，保持架通过其结构限制滚子的行程范围，防止其“错位”或“冲出”导轨端部，保证了运动精度的持续性。

三、滚柱保持架的性能特点

1. 高刚性高承载：相较于滚珠，滚柱与导轨的接触面积更大。在保持架的约束下，有效运动体数量多，实现了弹性变形量小的高刚性运动，承载力可提升数倍。

2. 低摩擦响应快：保持架隔离了滚子，使滚动摩擦阻力低，启动摩擦力小，随动性能好，适用于需要微小进给和频繁启停的场合。

3. 润滑优化：现代保持架通常设计有储油槽或特殊的凹槽结构，能够在滚动体表面形成均匀的油膜，延长了润滑剂的保持时间，减少了维护频率。

四、滚柱保持架的应用场景

1. 精密制造设备：固晶机、点胶机、印刷基板开孔机。

2. 测量与光学仪器：光学测试台、X射线装置、坐标测量机的滑座部分。

3. 检测设备：CT检查床的运动系统、高精度加样针臂。

滚柱保持架虽是小零件，却是决定交叉导轨性能的重要部件。从早期的简单分隔，到如今的防错位控制，滚柱保持架的技术演进直接推动了精密直线运动系统向更高刚性、更长寿命和更稳定的方向发展。
