导轨圆柱滚子保持架，精密传动的核心协调者！

在精密机械传动领域，导轨圆柱滚子保持架是交叉滚子导轨、圆柱滚子导轨系统的关键组件。它虽不直接承受主载荷，却通过约束、分隔圆柱滚子，规范其运动轨迹，直接决定导轨系统的运动精度、平稳性与使用寿命，是自动化设备、数控机床、工业机器人等高端装备不可或缺的重要部件。

一、什么是导轨圆柱滚子保持架？

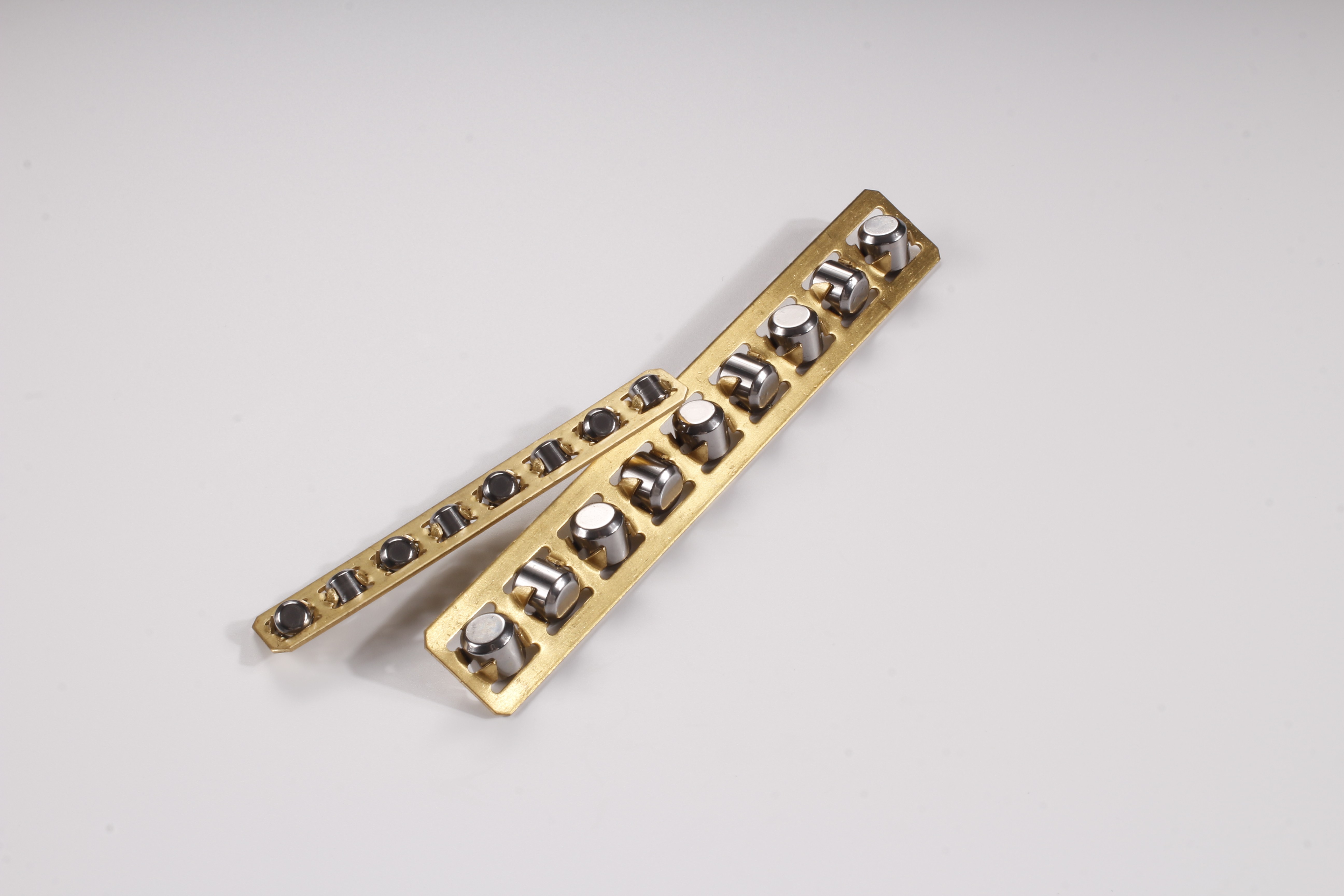

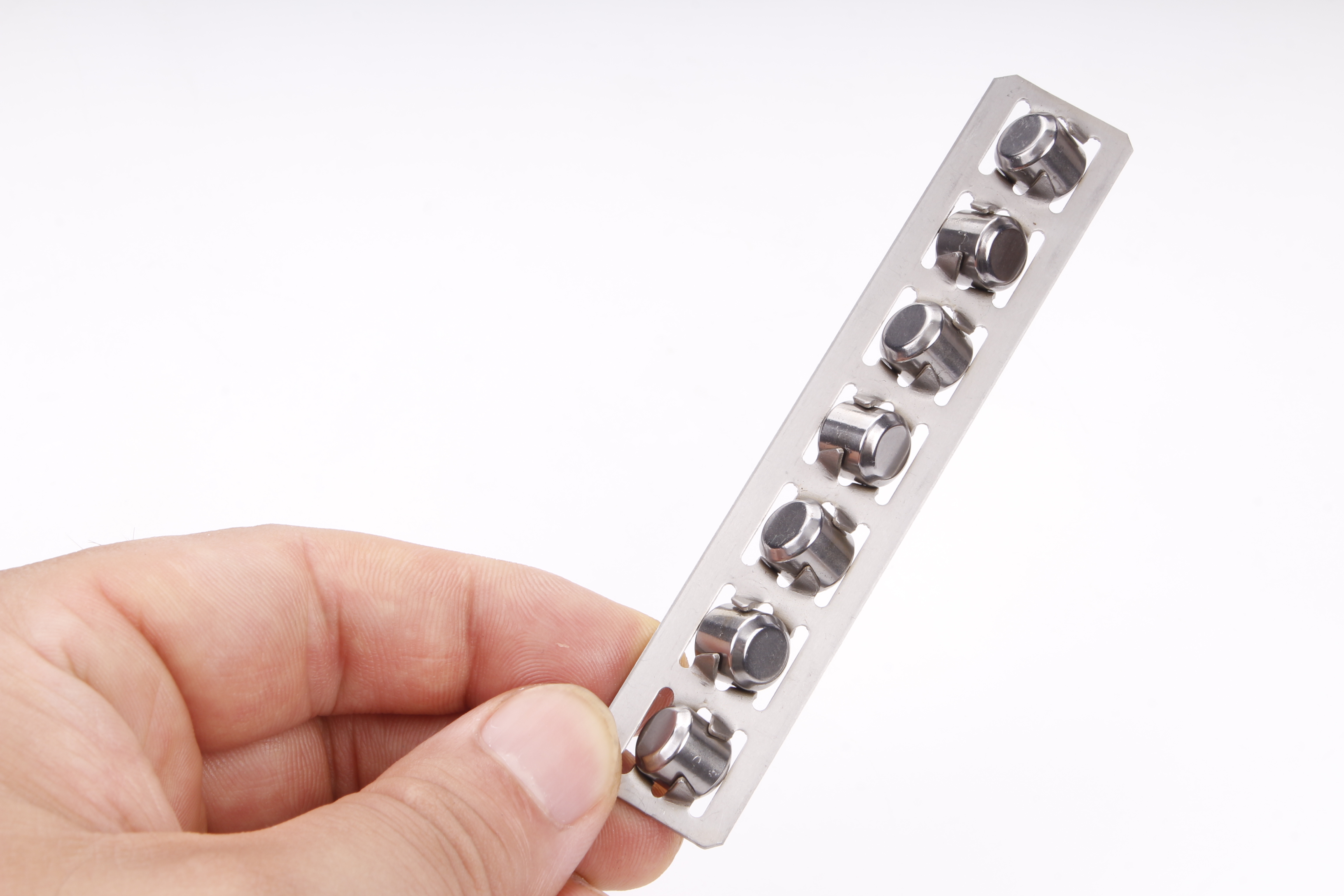

导轨圆柱滚子保持架是一种用于导轨副的辅助部件，其主要功能是将圆柱滚子按照设定的间距精确排列，防止滚子之间相互接触或错位。在交叉滚柱导轨中，保持架内的圆柱滚子呈90°夹角交替排列，被夹持在上下V型导轨之间，实现多向承载的精密直线运动。通俗地说，没有保持架，滚柱就会在运动中相互碰撞、拥挤甚至脱出，导轨将无法正常工作。

二、核心功能与设计原理

保持架的设计需要同时满足多项看似矛盾的要求，既要牢固固定滚子，又要允许其自由滚动；既要耐磨耐用，又要轻量低噪。其重要功能包括：

1. 间隔与定位：保持架确保相邻滚柱之间保持均匀的间隔，避免金属直接接触产生的磨损与噪音。在交叉滚柱导轨中，保持架还需维持滚柱的90°交叉姿态，使单个导轨能够承受径向、轴向及倾覆力矩。

2. 导向与防脱：保持架两侧设有开口，使滚柱的圆柱侧面伸出与导轨滚道接触，同时通过挡耳结构防止滚柱滑出。在导轨端部挡块的配合下，限制保持架的运动范围，避免脱出导轨。

3. 润滑辅助：现代保持架设计通常包含储油结构或润滑通道，能够储存润滑脂并持续供给滚柱，延长维护周期。

三、结构设计：精密适配，刚性与轻量化兼具

1. 导轨圆柱滚子保持架采用框架式一体成型结构，核心为等间距分布的兜孔，兜孔形状与圆柱滚子精准适配，尺寸略大于滚子，既保障滚子灵活自转，又避免运动窜动。针对交叉滚子导轨，保持架设计专用定位结构，实现滚子90度正交排列，满足多方向载荷支撑需求。

2. 材质选择决定性能上限：轴承钢保持架刚性强、耐磨耐高温，适配重载、高速工况；工程塑料保持架重量轻、摩擦系数低、降噪效果好，适用于中轻载精密设备；黄铜保持架则兼具良好的高速稳定性与低噪音特性，多用于高速运转的精密机构。

作为导轨系统的“精密协调者”，导轨圆柱滚子保持架以精巧的结构设计、优质的材质选择和全面的功能优势，成为精密机械传动的重要基础部件。它不仅解决了滚子无序运动的痛点，更以低摩擦、高平稳性、长寿命的特性，支撑机械装备向高速、高精、高效方向发展，在现代工业制造体系中发挥着不可替代的作用。
