交叉滚子保持架，精密交叉导轨的核心组件！

在精密机械传动领域，交叉导轨以其高刚性、高精度和紧凑结构而著称，而其中不可或缺的关键部件之一，便是交叉滚子保持架。作为滚动体的定位与导向元件，交叉滚子保持架直接影响着交叉导轨的整体性能与使用寿命。

一、什么是交叉滚子保持架

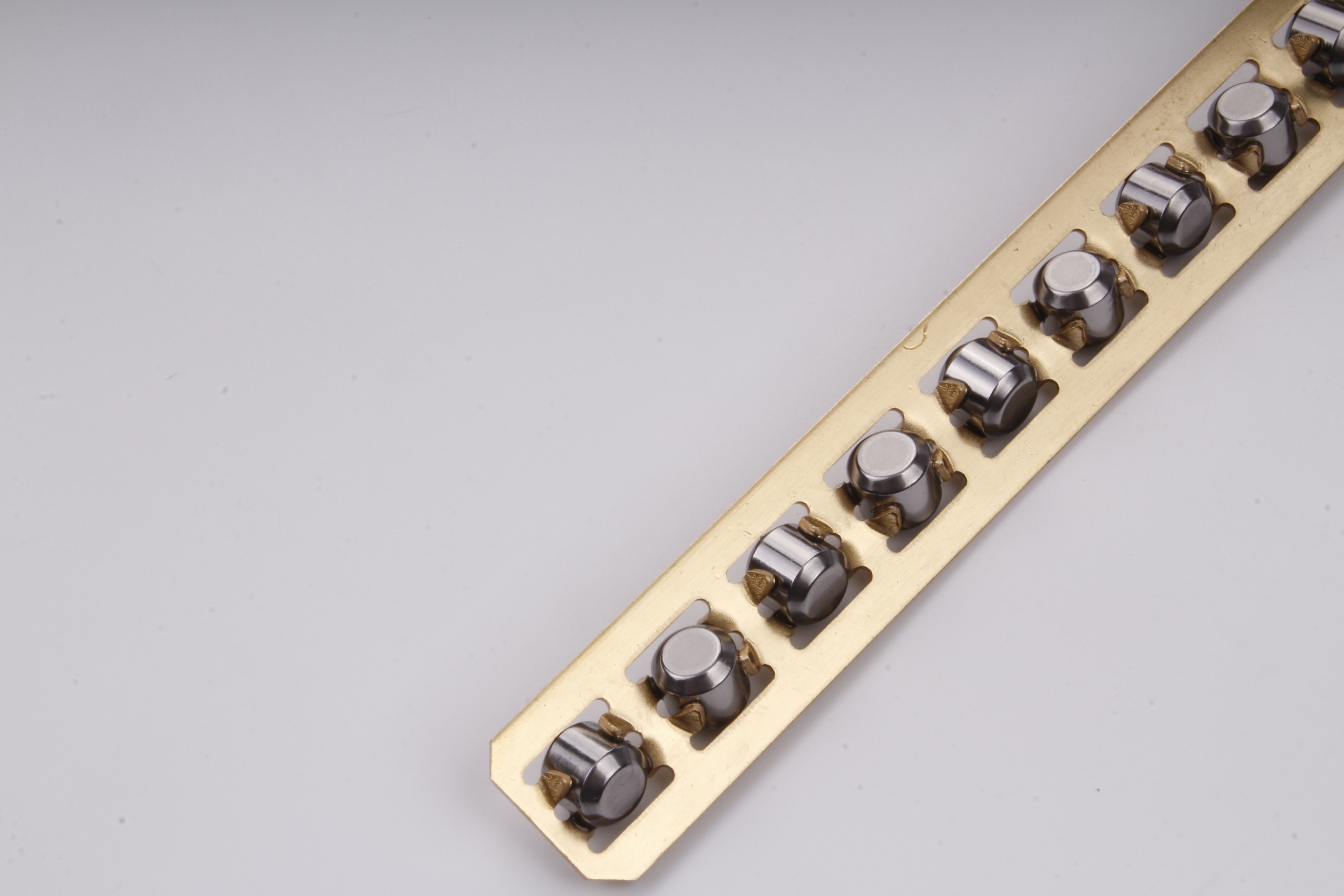

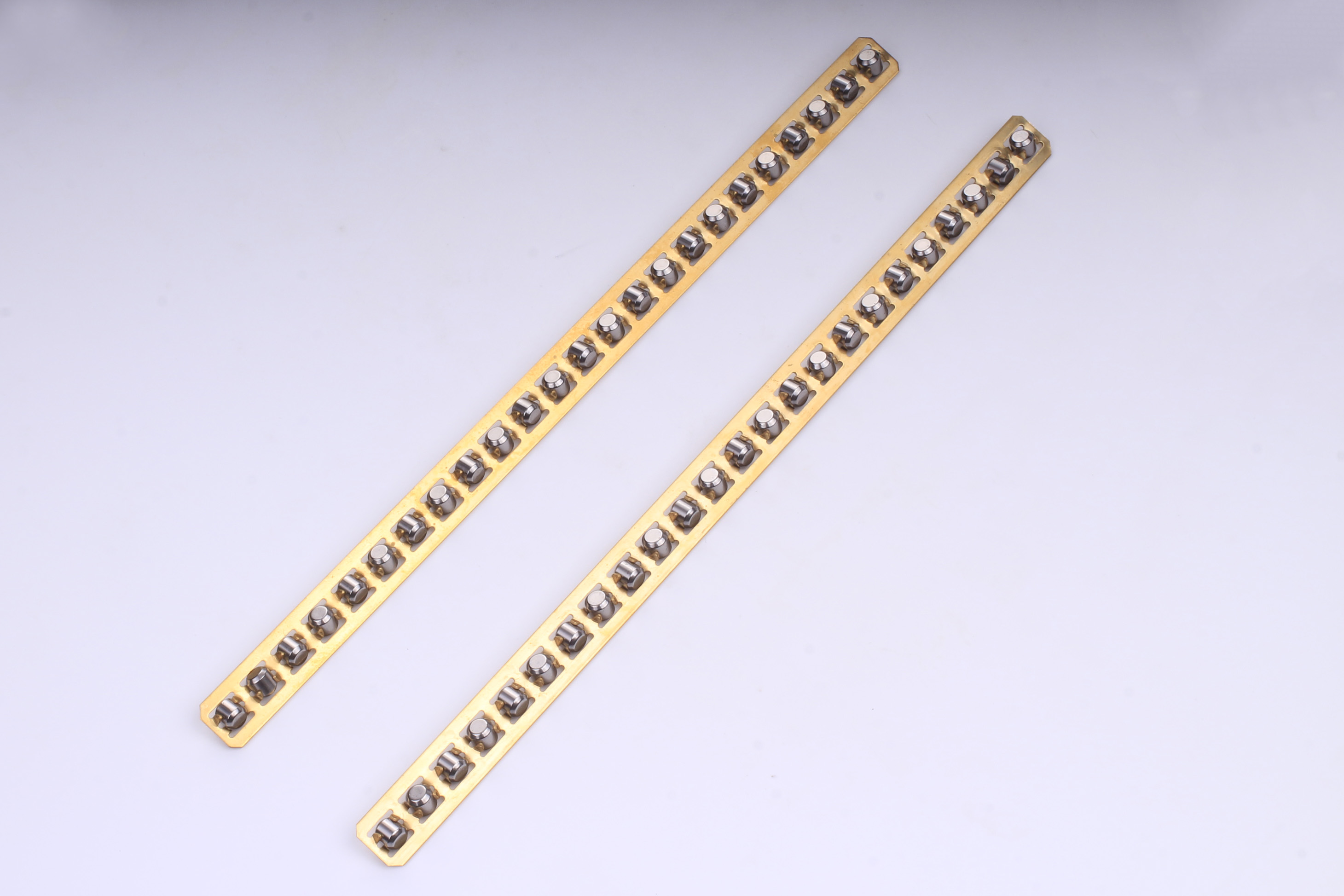

交叉滚子保持架是一种用于分隔和引导圆柱滚子的精密组件，其典型特征是在保持架上按交替垂直方向开设有矩形窗口，每个窗口内安装一枚圆柱滚子。相邻滚子的轴线呈90°交叉排列，这正是“交叉滚子”名称的由来。保持架通常由工程塑料、铝合金或特殊钢制成，根据应用场景选择不同材料。

二、交叉滚子保持架的功能与作用

1. 防止滚子相互接触：当滚子在导轨间滚动时，若没有保持架分隔，相邻滚子会直接接触并产生相对滑动，导致摩擦加剧、磨损加快，甚至引发滚子卡死。保持架将各滚子隔离，确保每枚滚子独立工作。

2. 维持滚子正确姿态：交叉滚子工作时需保持轴线垂直于运动方向，且相邻滚子呈90°交替排列。保持架窗口对滚子施加适度约束，防止其倾斜、歪斜或脱落，保证滚动状态稳定。

3. 均匀分布载荷：在运动过程中，保持架引导滚子有序进入承载区，使各滚子分担的载荷尽可能均衡，避免个别滚子过载而早期失效。

三、选用交叉滚子保持架时需关注以下参数：

1. 滚子直径与排列间距：决定导轨的刚性及载荷能力。

2. 保持架宽度与长度：需与导轨规格匹配。

3. 材料适配：高速轻载可选用自润滑塑料保持架，重载或高温环境建议选用钢制保持架。

4. 精度等级：精密级保持架窗口尺寸公差控制在微米级，确保滚子无间隙定位。

四、维护与注意事项

交叉滚子保持架是磨损件，长期运行后需检查滚子与窗口配合面是否出现异常磨痕。重新安装时务必清洁滚道并涂抹适量润滑脂，同时确认保持架运动方向正确——保持架上的标识箭头应指向导轨运动方向。过紧或过松的保持架都会导致运行时产生异响和振动，降低设备精度。

交叉滚子保持架虽外形简单，却是实现交叉导轨“四方向载荷”特性的核心技术载体。从半导体制造设备到检测影像器械，从精密转台到工业机器人，这一组件正默默支撑着现代精密装备的高效、可靠运行。正确理解和选用交叉滚子保持架，是提升交叉导轨系统性能的关键一步。
