导轨滚子保持架，导轨稳定运行的重要组件！

在现代精密机械领域，交叉滚子导轨凭借其高刚性、高精度和紧凑结构，成为机器人、机床、检测设备等机械装备的重要传动部件。而在这类导轨中，一个看似不起眼却至关重要的零件导轨滚子保持架，扮演着不可替代的角色。它就像一位沉默的“秩序维护者”，确保每一个滚子都能在正确的位置上稳定、顺畅地工作。

一、什么是导轨滚子保持架？

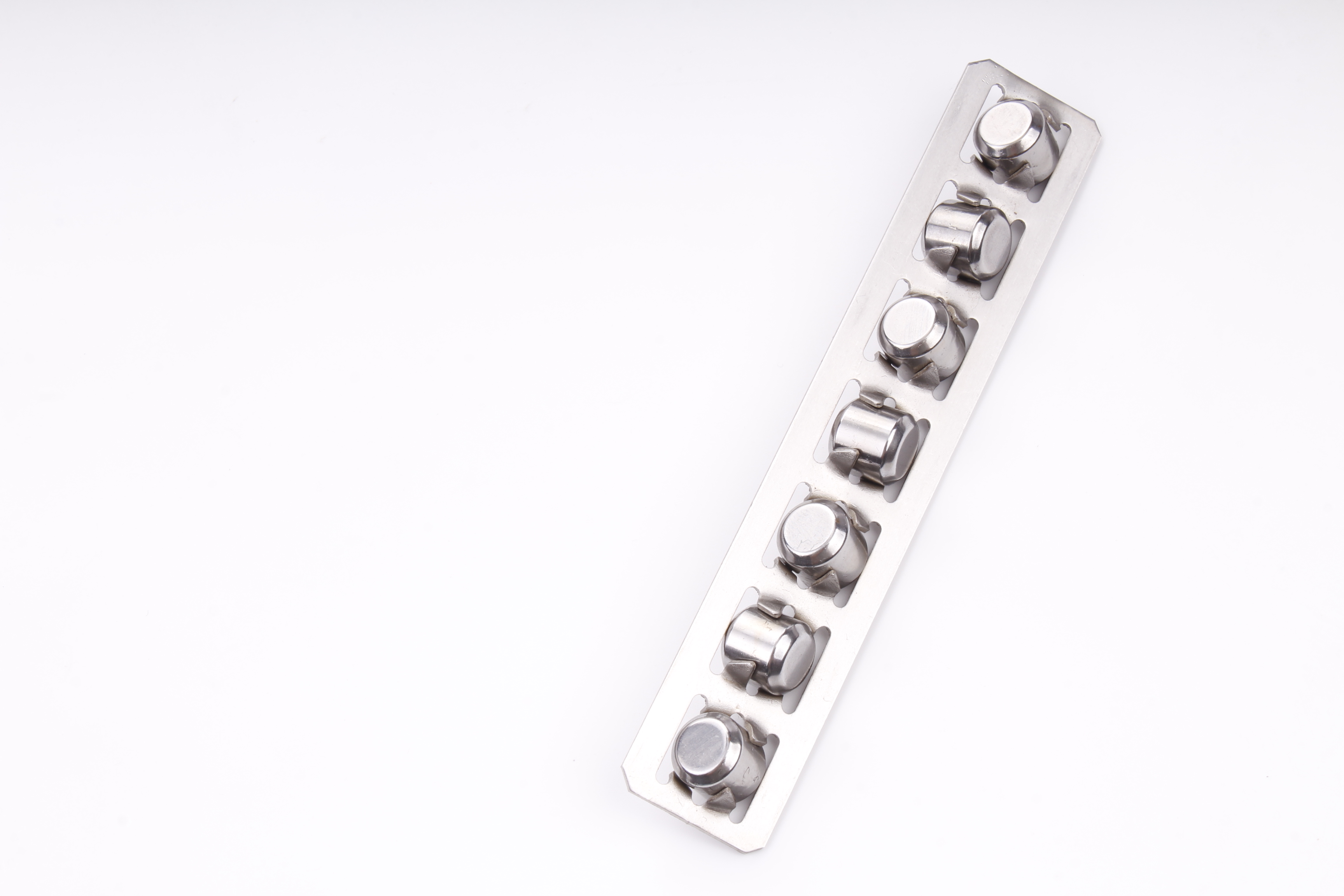

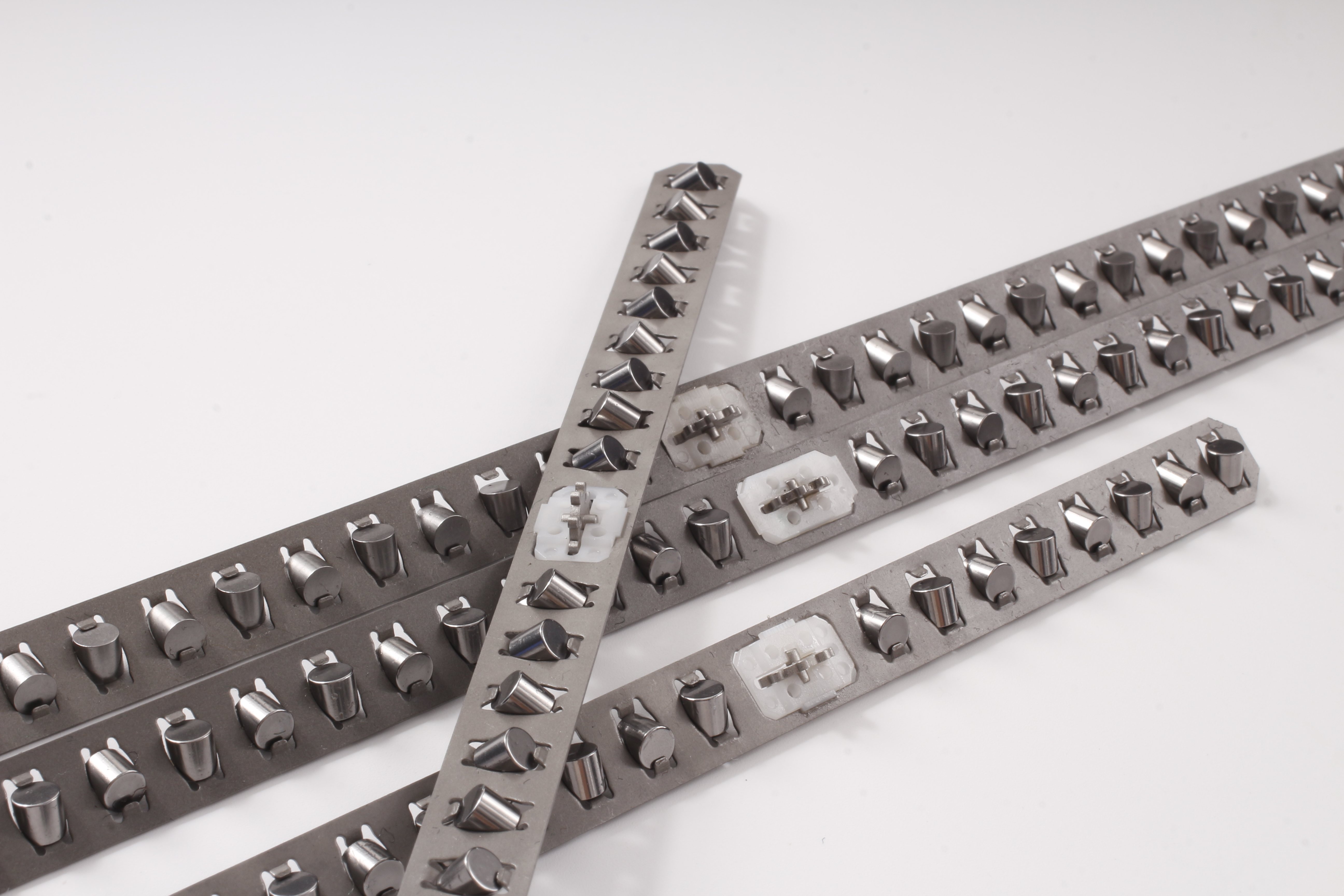

导轨滚子保持架是一种专用于交叉滚子导轨的定位元件，通常由工程塑料、铜合金或钢制材料精密加工而成。其表面开设有交替排列的圆形或方形窗孔，用于容纳圆柱滚子。每个滚子按照轴线相互垂直的方向交替排列——这正是“交叉”二字的由来。保持架将这些滚子分隔开，防止它们相互接触或偏离轨道，同时引导滚子在导轨的V形槽内做纯滚动运动。

二、导轨滚子保持架的功能与工作原理

1. 分隔作用：如果没有保持架，滚子在运动过程中会相互碰撞、摩擦，不仅产生噪音和振动，还会加速磨损。保持架通过精确的窗孔间距，使相邻滚子之间保持均匀间隔，避免直接接触。

2. 引导作用：保持架将每个滚子限制在正确的运动轨迹上，使滚子始终沿导轨方向滚动，从而将摩擦系数降至最低。由于滚子呈交叉排列，保持架还需要保证垂直方向滚子的运动互不干涉。

3. 保持作用：当导轨部件分离时（例如维护或拆卸过程中），保持架能够固定滚子位置，防止滚子散落丢失，方便了设备的组装与维修。

三、导轨滚子保持架的设计要素

1. 窗孔精度：窗孔尺寸通常比滚子直径仅大几微米，过松会导致滚子晃动、精度下降；过紧则会限制滚子自转、增加摩擦力。

2. 材料选择：工程塑料具有自润滑、低噪音的特点，适用于高速轻载场合；金属保持架，刚性好、耐高温，适用于重载或不良环境。

3. 润滑管理：保持架上往往设计有储油槽或导油沟槽，帮助润滑油均匀分布到每个滚子上。

4. 间隙控制：滚子与窗孔之间的端隙和侧隙需要根据热膨胀系数精确计算，确保在工作温度范围内运动顺畅。

四、性能影响与失效模式

保持架的质量直接决定了交叉导轨的整体性能。一个优质的保持架可以使导轨达到微米级的定位精度、数千小时的稳定寿命以及较低的运行噪音。相反，保持架出现问题往往表现为：滚子卡死导致导轨运动卡滞、保持架磨损产生异物颗粒加速系统磨损、窗孔变形使滚子错位引发振动异响等。

导轨滚子保持架虽是小零件，却是精密传动系统中的关键一环。它默默承受着循环往复的应力，守护着每一个滚子的精准运动。在追求精度的工业时代，正是这些不起眼的“小角色”，支撑起现代装备制造的“大精度”。理解并重视保持架的技术内涵，对于交叉导轨的正确选型、使用和维护具有重要意义。
